螺紋法蘭
? ?
螺紋法蘭是比較書本的一個說法,其實就是常說的絲扣的產品,一般多用于焊管的連接,類型:螺紋法蘭Th
法蘭標準:國標GB9114-2000老化工部:HG5008-58
化工部:HG20598-1997,HG20592-2009
化工部美標法蘭HG20620-1997/2009、
法蘭規格:DN10-100
美標法蘭ANSI B16.5(1/2~24",150~2500Lb)、
德標法蘭:DIN2565-2569(DN6~150,6Bar~100Bar)
日標法蘭:JIS B2220-2004(DN10-150,5K~20K)
法蘭材質:碳鋼、不銹鋼法蘭
壓力:0.6-1.0-1.6-2.5-4.0Mpa
密封面:FF,RF
螺紋法蘭盤是工程建設 中廣泛使用的一種法蘭結構型式,具有現場安裝方便,不需焊接的優點。由于本次修訂將法蘭適用的鋼管外徑系列由公制管擴大至公制管和英制管兩個鋼管外徑系列,因此參照ISO7005-1增加了螺紋法蘭品種。螺紋法蘭盤僅適用于英制管系列。螺紋鋼制管法蘭是法蘭的一連接方式,法蘭與管道的連接方式不是采用焊接的方式,而是采用螺紋連接方式,即將法蘭內孔車制螺紋,管道上管子等也車制相應的螺紋,然后配套連接,螺紋法蘭采用螺紋有:GB 7306規定的55°圓錐內螺紋Rc,GB 7306規定的55°圓柱內螺紋RP,GB/T 12716規定的60°圓錐內螺紋NPT(另:PT即BSPT,是55°密封圓錐管螺紋,屬惠氏螺紋家族,多用于歐洲及英聯邦國家,常用于水及糞煤氣管行業,錐度1:16,國標GB/T7306-2000,國內叫ZG;ZG錐管螺紋,ZG是老代號,新代號R是錐管外螺,紋Rc圓錐內螺紋;G是 55°非螺紋密封管螺紋,屬惠氏螺紋家族。標記為 G 代表圓柱螺紋。國家標準可查閱 GB/T7307-2001)。螺紋法蘭不屬于高壓法蘭,適用壓力小,如工程建設,空調水系統等,是可以安全使用的。螺紋法蘭就是常說的絲扣產品一種,如居家所用的入戶的自來水上的管件,就是絲扣的,在工程建設中比較常用,具有現場安裝方便,維修方便,不需焊接的優點,可在不允許焊接,不易焊接,或焊接性能不好的管道上使用。螺紋法蘭不屬于高壓法蘭,標準螺紋法蘭是帶頸法蘭,除法蘭內也不同外,其他尺寸帶頸平焊法蘭,承插焊法蘭相同,螺紋法蘭一頭與管道螺紋連接,另一頭與其他法蘭,法蘭蓋,設備,閥門等相連接。
螺紋法蘭的密封面只有全平面和突面兩種,我國的螺紋法蘭僅適用于英制管系列。螺紋法蘭的內孔管螺紋加工,應使鋼管擰緊后的端部靠近但不超出法蘭片的密封面。螺紋法蘭采用GB/T12716規定的60度圓錐管螺紋時,DN65法蘭配用的鋼管外徑應為73mm;DN125法蘭配用的鋼管外徑應為141.3mm.采用GB7306規定的55度管螺紋時,DN150法蘭配用的鋼管外徑應為165.1mm.
螺紋法蘭是一種非焊接法蘭,是將法蘭盤的內孔加工成管螺紋,并和帶螺紋的管子配套實現連接??紤]到螺紋法蘭的結構特性,因此不適用于易燃,易爆和有危害的場合。螺紋法蘭適用壓力0.6-4.0Mpa,通徑DN10-DN100.螺紋法蘭除內徑螺紋尺寸外,其他尺寸與帶頸平焊法蘭一樣。 螺紋法蘭是將法蘭的內孔加工成管螺紋,并和帶螺紋的管子配合實現連接,是一種非焊接法蘭。與焊接法蘭相比,螺紋法蘭具有安裝、維修方便的特點,可在一些現場不允許焊接的管線上使用。合金鋼法蘭有足夠的強度,但不易焊接,或焊接性能不好,亦可選擇螺紋法蘭。但在管道溫度變化急劇或溫度高于260℃低于-45℃的條件下,建議不使用螺紋法蘭,以免發生泄漏。

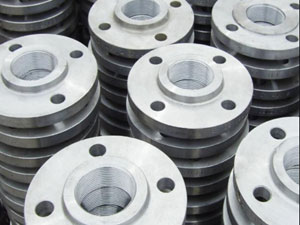

螺紋法蘭
